250m3/h χαμηλή πίεση 99,6% μηχανή εγκαταστάσεων οξυγόνου εγκαταστάσεων χωρισμού αέρα

99.6% αέρα χωρισμού εγκαταστάσεις οξυγόνου 250-500 εγκαταστάσεων FON- βιομηχανικές με τη μικρή κατανάλωση ενέργειας

1.1 βασικοί όροι σχεδίου
Πίεση ατμόσφαιρας 0.1013Mpa (α)
Η ατμόσφαιρα βάζει στον πειρασμό.                                                  30℃
Σχετική υγρασία 80%
Ο2 που περιλαμβάνεται στον αέρα 20,95% Ο2

1.2 δροσίζοντας νερό

Ταΐζοντας νερό: Βάλτε στον πειρασμό.                      30℃)

Πίεση 0.45MPa (Γ)

Αξία pH 7~8

Λέρωμα του παράγοντα 0.0004m2 ℃.h/Kcal

Συνολική σκληρότητα 100mg/L

Θολούρα 10~30mg/L

1.3 γήινος σεισμός:                           <6 βαθμός

1.4 θάλασσα - επίπεδο:                          50m

1.5 ακαθαρσία στην ατμόσφαιρα

CO2 ≤350 PPM
SO2 ≤0.44 mg/m3
H2S ≤2.3 mg/m3
CH4 ≤5.2mg/m3
Γ₂ Χ₂ ≤0.03 PPM
Γ_nHm (αποκλείοντας το Γ₂ Χ₂) ≤5 PPM
Περιεκτικότητα σε σκόνη ≤10mg/m3

1.5 παροχή ηλεκτρικού ρεύματος
Χαμηλή τάση 380V/220V±5% 

Εναλλασσόμενο ρεύμα, 3-phase, 4-καλώδιο
Συχνότητα 50±0.5Hz

    Φορτωμένη δύναμη ~220KW (δύναμη πιάτων ονόματος, εξαιρέσει του συμπιεστή Ο2)

2.  Κύριες τεχνικές παράμετροι απόδοσης

2.1 παραγωγή προϊόντων, αγνότητα, πίεση

Παραγωγή 250m3/h±5% Ο2

Αγνότητα ≥99.6%O2 Ο2

Πίεση ~0.034MPa Ο2 (Γ)

Παραγωγή 500m3/h±5% Ν2

Αγνότητα ≤10ppmO2 Ν2

Πίεση ~0,012 MPA Ν2 (Γ)

Θέση ποσότητας προϊόντων (σε 0℃, 101.325Kpa)

2.2 πίεση 0.65MPa έναρξης (Γ)

2.3 περίοδος λειτουργίας εγκαταστάσεων (μεταξύ δύο που ξεπαγώνουν φορές) 12 μήνες

2.4 χρόνος έναρξης ~24 ώρες

2.5 συγκεκριμένη δύναμη ~0.65kWh/m3O2 (εξαιρέσει.

Συμπιεστής Ο2)

3.Pocess περιγραφή:

Kdon-250/500 οι εγκαταστάσεις χωρισμού αέρα είναι διαδικασίας χαμηλής πίεσης.

Ο ακατέργαστος αέρας προέρχεται από τον αέρα, περνά από το φίλτρο αέρα για την αφαίρεση της σκόνης και άλλου μηχανικού μορίου και εισάγει μη -μη-lub τον αεροσυμπιεστή που συμπιέζεται από το δύο επιπέδων συμπιεστή σε περ. 0.65MPa (γ). Περνά από το δοχείο ψύξης και εισάγει τη μονάδα προκαταρκτικής ψύξης που δροσίζεται σε 5~10℃. Κατόπιν πηγαίνει στον εξαγνιστή κρατών μελών μεταστροφής για την αφαίρεση της υγρασίας, CO2, υδρογόνο άνθρακα.  Ο εξαγνιστής αποτελείται από δύο μοριακά γεμισμένα κόσκινο σκάφη. Κάποιος είναι σε λειτουργία ενώ ο ανθήρας είναι κάτω από την αναγέννηση από το άζωτο αποβλήτων από το κρύο κιβώτιο και μέσω της θέρμανσης θερμαστρών.

Μετά από το καθαρισμένο, μικρό μέρος από το χρησιμοποιείται όπως το φέρον αέριο για τον αποσυμπιεστή στροβίλων, άλλος εισάγει το κρύο παράθυρο που δροσίζεται από reflux (καθαρό οξυγόνο, καθαρό άζωτο και άζωτο αποβλήτων) στον κύριο ανταλλάκτη θερμότητας. Μέρος του αέρα αφαιρείται από το μέσο μέρος του κύριου ανταλλάκτη θερμότητας και πηγαίνει στο στρόβιλο επέκτασης για την παραγωγή του κρύου. Ο μεγαλύτερος μέρος του επεκταθε'ντος αέρα περνά από το subcooler που δροσίζεται από το οξυγόνο από την ανώτερη στήλη που παραδίδεται στην ανώτερη στήλη. Το μικρό μέρος από το περνά από την παράκαμψη να σπαταλήσει το σωλήνα αζώτου άμεσα και θερμαίνεται εκ νέου για να βγεί του κρύου κιβωτίου. Το άλλο μέρος του αέρα συνεχίζει να δροσίζεται στον κοντινό υγρό αέρα βάζει στον πειρασμό στη χαμηλότερη στήλη.

Στο χαμηλότερο αέρα στηλών, ο αέρας είναι χωρισμένος και υγροποιημένος ως υγρό άζωτο και υγρός αέρας. Μέρος του υγρού αζώτου αφαιρείται από την κορυφή της χαμηλότερης στήλης. Ο υγρός αέρας μετά από και παραδίδεται στο μέσο μέρος της ανώτερης στήλης ως reflux.

Το οξυγόνο προϊόντων αφαιρείται από το χαμηλότερο μέρος της ανώτερης στήλης και θερμαίνεται εκ νέου αεροπορικώς επεκταθείς subcooler, κύρια ανταλλαγή θερμότητας. Κατόπιν παραδίδεται από τη στήλη. Το άζωτο αποβλήτων αφαιρείται από το ανώτερο μέρος της ανώτερης στήλης και θερμαίνεται εκ νέου στο subcooler και τον κύριο ανταλλάκτη θερμότητας για να βγεί της στήλης. Μέρος από το χρησιμοποιείται ως αέριο αναγέννησης για τον εξαγνιστή κρατών μελών. Το καθαρό άζωτο αφαιρείται από την κορυφή της ανώτερης στήλης και θερμαίνεται εκ νέου στον υγρό αέρα, το υγρό άζωτο subcooler και τον κύριο ανταλλάκτη θερμότητας που παραδίδεται από τη στήλη.

Το οξυγόνο από τη στήλη απόσταξης συμπιέζεται στον πελάτη.

4. Πεδίο του ανεφοδιασμού:

4.1, αεροσυμπιεστής(που εναλλάσσειμη -μη-lub. )1σύνολο

     Manufactory Liuzhou

Τύπος VW-22/6.5

Ικανότητα 22m3/min απαλλαγής

Πίεση 0,65 MPA απαλλαγής (Γ)

Δύναμη μηχανών 120 KW

Κατανάλωση δροσίζοντας νερού ~5t/h

Το δροσίζοντας νερό βάζει στον πειρασμό.                     ≤30℃

Πίεση ≥0.3MPa νερού ψύξης

Πεδίο του ανεφοδιασμού:

4.1.1 μηχανή 1set

4.1.2 σώμα 1set συμπιεστών

4.1.3 πίνακας ελέγχου 1set

4.1.4 ανταλλακτικά με τη μηχανή 1set

4.1.5 στάδιο πιό δροσερό 1set τελών

4.2, αεροσυμπιεστής(που εναλλάσσειμη -μη-lub. )1σύνολο

     Manufactory Liuzhou

Τύπος ZW-6/7

Ικανότητα 6m3/min απαλλαγής

Πίεση 0.7MPa απαλλαγής (Γ)

Δύναμη 37kW μηχανών

Κατανάλωση δροσίζοντας νερού ~2t/h

Το δροσίζοντας νερό βάζει στον πειρασμό.                     ≤30℃

Πίεση ≥0.3MPa νερού ψύξης

Πεδίο του ανεφοδιασμού:

4.2.1Motor 1set

4.2.2 σώμα 1set συμπιεστών

4.2.3 πίνακας ελέγχου 1set

4.2.4 ανταλλακτικά με τη μηχανή 1set

4.2.5 στάδιο πιό δροσερό 1set τελών

4.3, PCαπομονωτώναέρα

      Όγκος 2m3

  Πίεση εργασίας 0.8MPa

4.4, μονάδα1προκαταρκτικής ψύξηςαέραομάδα

    Κατασκευαστής Hangzhou

Τύπος gayl-1680/8

Αέρας 1680m3/h διαδικασίας

Πίεση ≤0.8MPa κολπίσκων (Γ)

Ο κολπίσκος αέρα βάζει στον πειρασμό.                          ≤40℃

Η οπή αερισμού βάζει στον πειρασμό.                              ~8℃

Δύναμη ~15kW μηχανών

Η ανακύκλωση βάζει στον πειρασμό. πίεση ≥0.3MPa κολπίσκων

Η ανακύκλωση βάζει στον πειρασμό. ο κολπίσκος βάζει στον πειρασμό.               ≤30℃

Ικανότητα ~10t/h νερού ανακύκλωσης

Πεδίο του ανεφοδιασμού:

4.4.1 συμπιεστής 1set ψύξης κολπίσκων

4.4.2 συμπυκνωτής 1set

4.4.3 εξατμιστήρας 1set

4.4.4 βαλβίδες 1set σωλήνων

4.4.5 αυτόματο στοιχείο 1set ελέγχου ψύξης

4.4.6 ηλεκτρικός πίνακας 1set ελέγχου

4.4.7 επιτροπή οργάνων λειτουργίας 1set

4.4.8 διαχωριστής 1set νερού

4.4.9 υγρή συσκευή 1set προειδοποίησης επιπέδων

Σημείωση: Όλοι επάνω από συγκεντρωμένος ως μια μονάδα.

4.5, σύστημα καθαρισμού κρατών μελών 1 σύνολο

  Τύπος hxk-1680/8

  Ικανότητα 1680m3/h διαδικασίας

  Πίεση εργασίας 0.8MPa

  Ο κολπίσκος αέρα βάζει στον πειρασμό.                          12℃

  Απορροφώντας χρόνος 8h

  Αναπαράγοντας τον κολπίσκο αερίου βάλτε στον πειρασμό.         250℃

  Αναπαράγοντας την έξοδο αερίου βάλτε στον πειρασμό.        100℃

Δύναμη 36kW θερμαστρών

Πεδίο του ανεφοδιασμού:

4.5.1 απορροφητική στήλη κρατών μελών (που περιέχει τα κράτη μέλη) 2sets

4.5.2 θερμάστρα 1set

4.5.3 φίλτρο 1pc

4.5.4 σωλήνας και βαλβίδα 1set

Σημείωση: Επάνω από ολίσθηση-τοποθετημένος

4.6, στήλη 1set διόρθωσης

Κατασκευαστής Kaide

    Πρότυπο fon-250/500

   Στήλη σκηνικής διόρθωσης δεύτερου τύπου

   Αέρας 1500m3/h διαδικασίας

   Παραγωγή 250m3/h±5% Ο2

  Αγνότητα ≥99.6%O2 Ο2

Παραγωγή 500m3/h±5% Ν2

   Αγνότητα ≤10PPmO2 Ν2

   Εξασθενίστε.                                 2200×2300×16000mm

Πεδίο του ανεφοδιασμού:

　 4.6.1 κύριος ανταλλάκτης θερμότητας 1set

4.6.2 Subcooler 2set

4.6.3 συμπυκνωτής-εξατμιστήρας 1set

4.6.4 στήλη 1set απόσταξης

   4.6.5 κρύο κιβώτιο 1set

4.7, στρόβιλος1επέκτασηςσύνολαgroup/2

   Τύπος plpk-7/6.4-0,5

  Ποσοστό ροής 420m3/h

Ο κολπίσκος βάζει στον πειρασμό 150K

 Πίεση κολπίσκων/πίεση εξόδου ~0.74MPa (Α)/0.15MPa (Α)

  Λειτουργώντας μέσος αέρας

Φρένο ανεμιστήρων μεθόδου φρένων

Αποδοτικότητα ≥72% μόνωσης

Πεδίο του ανεφοδιασμού:

　4.7.1 σώμα 2sets στροβίλων επέκτασης

　4.7.2 επέκταση που επεκτείνει το εξόγκωμα 4ps

4.7.3 φίλτρο 2ps κολπίσκων αποσυμπιεστών

　Σημείωση: Με τη στήλη απόσταξης ως ένα σώμα

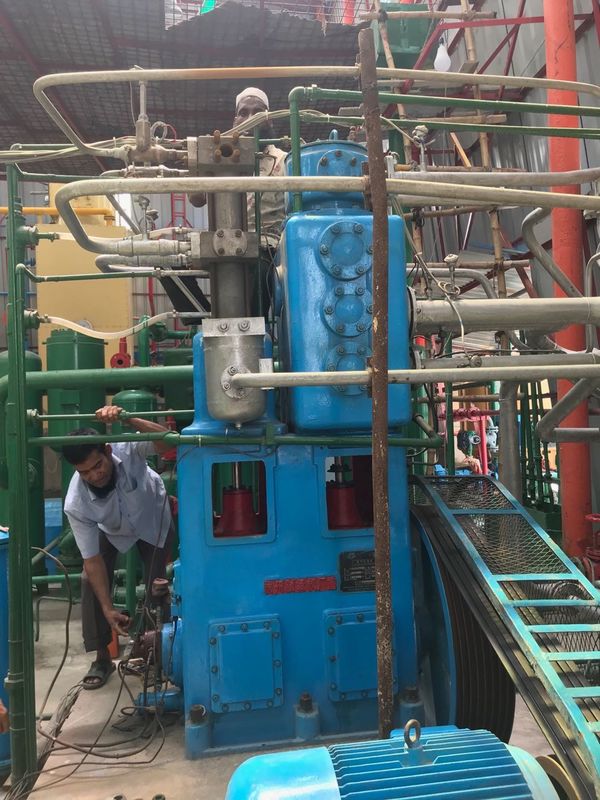

4.8 συμπιεστής Ο2 (55 KW)

Τύπος ZW-3.35/165 συμπιεστής Ο2: 1 σύνολο

Κατασκευαστής Hangzhou

       Μη -μη-lub. συμπιεστής Ο2 εμβόλων

    Ικανότητα 200M3/h απαλλαγής

    Πίεση 165kg απαλλαγής

Βάρος:                             5.5tons

4.9 συμπιεστής Ο2: 1 σύνολο νερού απόσταξης lub. Συμπιεστές Ο2

      Ικανότητα 100M3/h

Κατασκευαστής Hangzhou

4.10 γεμίζοντας κεκλιμένη ράμπα: 1 σύνολο

   συνδετήρες συνδετήρων 12x2=24

4.11. Μπαλόνι 100M3: 1set

5. Όργανο και ηλεκτρικό σύστημα ελέγχου

5.1Description για το όργανο και το ηλεκτρικό σχέδιο

Kdon-250/500 οι εγκαταστάσεις ηλεκτρικές και ο έλεγχος οργάνων είναι τοπικού ελέγχου επιτροπής.

5.2. Ο αεροσυμπιεστής έχει ένα ηλεκτρικό πρόσωπο πινάκων ελέγχου και ελέγχου, πίεση και βάζει στον πειρασμό. τα κουμπιά ένδειξης, προειδοποίησης και λειτουργίας παρέχονται στο γραφείο λειτουργίας.

5.3. Ο εξαγνιστής έχει τον πίνακα εξαγνιστών και έναν μηχανισμό παρεμβολής των πόρων δύναμης θερμαστρών.

5.4. Πίνακας οργάνων για τη στήλη απόσταξης.

5.4. Όργανο για το στρόβιλο επέκτασης.

5.5. Βάλτε στον πειρασμό., ποσοστό ροής, το υγρό επίπεδο ψηφιακός-επιδεικνύεται στους μετρητές.

1. Πεδίο του ανεφοδιασμού από τον αγοραστή
   1. Οι βαλβίδες σύνδεσης, σωλήνες (συμπεριλαμβανομένων των φλαντζών, μπουλόνια, καρύδια, πλυντήριο, στολίσματα και εξαρτήματα), απαραίτητη υποστήριξη σωλήνων, βαλβίδες, βαλβίδες υποστηρίζουν, υλικό μόνωσης, ζώνη χάλυβα συσκευασίας, κ.λπ. μεταξύ κάθε μονάδας (μηχανή).
   2.  Μέρος αναρρόφησης αέρα (ο αγοραστής πρέπει να εξασφαλίσει την ατμοσφαιρική ποιότητα για τις εγκαταστάσεις οξυγόνου.

6.3 μετρώντας το σωλήνα, υποστήριξη σωλήνων, καλώδιο και καλώδιο, σωλήνες για κάθε ενιαίους μονάδα και εξοπλισμό και εξαρτήματα για τη σφράγιση του συστήματος αερίου.

6.4 συσκευή αντι-αστραπής, συσκευή επιχωμάτωσης για έξω από τη στήλη διόρθωσης και σκάφη.

6.5 σχέδιο εφαρμοσμένης μηχανικής για το εργαστήριο, συμπεριλαμβανομένης όλης της αστικής εργασίας για, συμπεριλαμβανομένου του φωτός, την εφαρμοσμένη μηχανική χρησιμότητας, την υγιεινή ιδρύματος εργαστηρίων, την παροχή νερού και την αποξήρανση, την επικοινωνία, τον εσωτερικό κλιματισμό, τον έλεγχο πυρκαγιάς, τη συσκευή θέρμανσης καθώς επίσης και την ανυψωτική συσκευή μέσα στο εργαστήριο., ανυψώνοντας τη δυνατότητα, κ.λπ.

HV επιτροπή παροχής ηλεκτρικού ρεύματος, εκκινητής πτώσης τάσης (εάν είναι απαραίτητο), εξοπλισμός διανομής κ.λπ.

1. Όλος που μετρά μετρά τη γραμμή σωλήνων, υποστήριξη σωλήνων, καλώδιο (χαμηλό βάλτε στον πειρασμό. καλώδιο στο κρύο κιβώτιο που δεν περιλαμβάνονται.), όλα τη γραμμή σωλήνων και τα εξαρτήματα στο σύστημα αερίου σφραγίδων.
2. Σχέδιο εφαρμοσμένης μηχανικής για το εργαστήριο, συμπεριλαμβανομένης όλης της αστικής εργασίας για, συμπεριλαμβανομένου του φωτός, την εφαρμοσμένη μηχανική χρησιμότητας, την υγιεινή ιδρύματος εργαστηρίων, την παροχή νερού και την αποξήρανση, την επικοινωνία, τον εσωτερικό κλιματισμό, τον έλεγχο πυρκαγιάς, τη συσκευή θέρμανσης καθώς επίσης και την ανυψωτική συσκευή μέσα στο εργαστήριο., ανυψώνοντας τη δυνατότητα, τους γερανούς κ.λπ. για το εργαστήριο.
3. Δροσίζοντας πύργος, υδραντλία, σωλήνας, βαλβίδες και εξαρτήματα, κ.λπ. για το σύστημα υδρόψυξης.

6.10 επένδυση και χρώμα για την τελική ζωγραφική των εγκαταστάσεων.

6.11 υλικό και πετρέλαιο για τη λειτουργία των εγκαταστάσεων.

6.12 συσκευή ανάλυσης Ν2

KDON - 250/500 εγκαταστάσεις οξυγόνου
