Χαμηλή μηχανή κατασκευής σωλήνων χάλυβα γραμμών κυλινδρικών μύλων χάλυβα κραμάτων χαμηλού θορύβου

Χαμηλή μηχανή κατασκευής σωλήνων χάλυβα γραμμών κυλινδρικών μύλων χάλυβα κραμάτων χαμηλού θορύβου

1.  Περίληψη:

Αυτός ο εξοπλισμός χρησιμοποιείται ειδικά για τον υψηλής συχνότητας ευθύ ενωμένο στενά ραφή σωλήνα producingΦ114-Φ219mm, δ2.0-6.5mm και αντίστοιχος τετραγωνικός σωλήνας και τον ειδικός-διαμορφωμένο σωλήνα (δ≤6.5mm). Η σύνθεση του εξοπλισμού είναι από το uncoiler στο με έλεγχο από υπολογιστή καθορισμένου μήκους πριόνι κοπής. Η ταχύτητα κυλίσματος μπορεί να ρυθμιστεί αντίστοιχα μέσα στην κατάλληλη σειρά της διαμέτρου σωλήνων και του πάχους τοίχων.

1.  Εφαρμόσιμο υλικό:

1. Καυτή ή ελασματοποιημένη εν ψυχρώ λουρίδα χάλυβα (σύμφωνα με GB708-88 ή GB1591-88)
2. Υλικό: Low-carbon χάλυβας, χαμηλό κράμα steelδs ≤345Mpa, δb≤610Mpa
3. Το πάχος της λουρίδας χάλυβα: 2.06.5mm (σύμφωνα με GB708-88)
4. Το πλάτος της λουρίδας χάλυβα: 360690mm
5. I.D. από τη σπείρα χάλυβα: Φ600-Φ800mm
6. O.D. από τη σπείρα χάλυβα: Φmax.=1600mm
7. Μέγιστη σπείρα βάρους: 10000kgs
   1.  Σειρά διάστασης του σωλήνα χάλυβα επεξεργασίας:

1. O.D.: Φ114-Φ219mm (4,5 " ~8»)
2. Πάχος τοίχων: 2.06.5mm (τετραγωνικός σωλήνας και ειδικός-διαμορφωμένο pipeδ≤6.0mm)
3. Τετραγωνικός σωλήνας:   90㎜×90㎜~175㎜×175㎜
4. Σωλήνας ορθογωνίων: 120×60㎜~150×200㎜
5. Μήκος: 512m

1.4 στερεάς κατάστασης υψηλής συχνότητας οξυγονοκολλητής: 500 KW

1.5Milling ταχύτητα: 20-40m/min συνολική ικανότητα: Περ. 2000KW

1.6Compressed αέρας: Όγκος ροής: 4000L/min πίεση: 0.5~0.7Mpa

1.7Water ανεφοδιασμός:

1. Όγκος ροής του δροσίζοντας νερού: <30t>
2. Όγκος νερού για υψηλής συχνότητας: 45t/h (κυκλοφορώντας νερό)
3. Πίεση: ≥0.25Mpa

2. Ροή διαδικασίας προϊόντων (σωλήνας χάλυβα):

 Πρώτο □leveling□shearing ύλης (σπείρα χάλυβα) □uncoiling □Flattening και άκρη-ενώνοντας στενά υλικό □ accumulating□ μύλος-που διαμορφώνει □ την υψηλής συχνότητας συγκόλληση □ που αφαιρεί τα σαλιάσματα έξω από τη ραφή □ συγκόλλησης που δροσίζει □ που ταξινομεί □ που ισιώνει κατά προσέγγιση τον καθορισμένου μήκους run-out σωλήνων □ κοπής □ τελειωμένο □ πίνακα

1. Κύριοι εξοπλισμοί της γραμμής παραγωγής:

2.1Material μεταχείρηση του εξοπλισμού στην είσοδο:

   --Uncoiler

   --Flattener

   --ισοπέδωση της μηχανής

   --Κουρεύοντας και άκρη-ενώνοντας στενά μηχανή

   --Sprial συσσωρευτής οριζόντιος-τύπων

2.2 διαμόρφωση, συγκόλληση και ταξινόμηση της μονάδας:

   --Διαμόρφωση χάλυβας-λουρίδων

   --Πίνακας και σαλιάσματα συγκόλλησης που αφαιρούν τη συσκευή

   -- Στερεάς κατάστασης υψηλής συχνότητας οξυγονοκολλητής

   --Ταξινόμηση της μονάδας

   -- Με έλεγχο από υπολογιστή ακολουθώντας πριόνι κοπής

   --Τελειώνω-σωλήνας που περνά το μεταφορέα

   --Ηλεκτρικό ελέγχοντας σύστημα για την πλήρης-γραμμή

1.  Uncoiler:

Τύπος δομών: Να επεκταθεί υδραυλικός-πίεσης διπλός-τρυπανιών στενά, τα οποία ασφαλίζουν τη σίτιση σπειρών χάλυβα εναλλακτικά και κάνουν τη λουρίδα χάλυβα να πάει στο συσσωρευτή ελεύθερα.

Εφαρμόσιμη σειρά: πλάτος λουρίδων χάλυβα 360690mm, πάχος 2.06.0mm,

Φmax.=1600mm σπείρα O.D., ΤΑΥΤΌΤΗΤΑ σπειρών χάλυβα Φ600-Φ800mm, βάρος σπειρών χάλυβα Max.10000kgs, δύναμη μηχανών 4KW, μέγιστη υδραυλική πίεση χάλυβα 7Mpa.

1. Εξομάλυνση της συσκευής:

Εφαρμόσιμη σειρά: πλάτος λουρίδων χάλυβα 360690mm, πάχος 2.06.0mm,

Υλική ταχύτητα σίτισης: 29M/min δύναμη μηχανών: 4KW

2.3Levering συσκευή:

Εφαρμόσιμη σειρά: πλάτος λουρίδων χάλυβα 360690mm, πάχος 2.06.0mm,

Ταχύτητα εργασίας: 20M/min δύναμη μηχανών: 5.5KW

2.4Shearing και άκρη-ενώνοντας στενά μηχανή, η οποία ασφαλίζει δύο κουλουριασμένες λουρίδες χάλυβα που κουρεύουν tidily και έπειτα που ενώνουν στενά μαζί και την ισοπεδώνοντας ραφή συγκόλλησης.

Εφαρμόσιμη σειρά: πλάτος λουρίδων χάλυβα 360690mm, πάχος 2.06.0mm,

   Ταχύτητα συγκόλλησης: 1M/min υδραυλική πίεση: 0.4Mpa

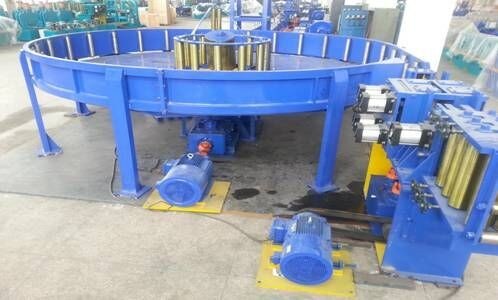

1. Συσσωρευτής οριζόντιος-τύπων:

(1) χρήση: Οι λουρίδες λουρίδων χάλυβα που αποθηκεύονται σε το θα είναι αρκετές να εξασφαλίσουν κύρια μηχανή που τρέχει συνεχώς ενώνοντας στενά δύο κουλουριασμένες λουρίδες.

(2) δομή: Δομή οριζόντιος-τύπων με την αυτόματα σίτιση και το σύστημα παράδοσης.

 (3) ταχύτητα σίτισης: 100~120m/min

(4) ταΐζοντας μηχανή: DC75KW

(5) μηχανή Drive:  DC75KW

1.  Διαμόρφωση, συγκόλληση και ταξινόμηση της μονάδας:

1. Ταΐζοντας & ισοπεδώνοντας συσκευή:
   1. Τύπος: 9 ρόλοι ισοπεδώνονται παθητικά για την ισοπέδωση του χάλυβα λουρίδων για να κάνουν τις λουρίδες χάλυβα να πάνε στη διαμόρφωση της συσκευής.
   2. Καθοδηγώντας ρόλος: Δύο ζευγάρι
2. Διαμόρφωση της συσκευής:

Κυρίως κατά προσέγγιση μύλος-διαμορφώνοντας τη λουρίδα χάλυβα και ελέγχοντας τη ραφή συγκόλλησης.

Α. οριζόντια στάση ρόλων:

(α) ποσότητα: 7

(β) δομή: ZG45 χυτοχάλυβας (ανοπτώντας επεξεργασία), διπλή κατοικία, μεταβαλλόμενοι ρόλοι στην πλευρά

(γ) διάμετρος του άξονα του οριζόντιου ρόλου: Φ120mm,

Υλικό: Χρώμιο 40 (επεξεργασία απόσβεσης)

    Β. κάθετη στάση ρόλων:

(α) ποσότητα: 9 (ο κάθετος ρόλος στέκεται την ομάδα)

(β) τύπος: Παθητική περιστροφή

(γ) διάμετρος του άξονα του κάθετου ρόλου: Φ80mm

 Υλικό: Χρώμιο 40 (επεξεργασία απόσβεσης)

 Μέθοδος ρύθμισης: Χειρωνακτική ρύθμιση ενιαίος-σπείρας.

C.Drive κλάδος κιβωτίων ταχυτήτων:

(α) ποσότητα: 7

(β) δομή: Σπειροειδές εργαλείο λοξοτμήσεων, κυλινδρικό εργαλείο

(γ) υλικό: περίβλημα: QT50, εργαλείο: 20CrMnTi και άξονας 40Cr, εισαγωγής και παραγωγής: 40Cr

(δ) μετάδοση Drive: 14 σύνολα αυτόματου 4A-5A καθολικού άξονα μετάδοσης τζιπ

Δ. Δύο σύνολα κρεβατιού για την εγκατάσταση

(3) καθοδήγηση, εξώθηση και ένωση, ξύνοντας συσκευή:

1. Ένα σύνολο στάσης ρόλων οδηγών για τον έλεγχο της κατεύθυνσης της ραφής συγκόλλησης για να κάνει το σωλήνα να συρράψει κατηγορηματικά και straightly να πάει στην εξώθηση των ρόλων.
2. Ένα σύνολο εξώθησης της στάσης ρόλων για τη ραφή συγκόλλησης ελέγχου για να πραγματοποιήσει την επιτυχή συγκόλληση.
3. Δύο σύνολα πλαισίου μεταλλουργικών ξυστρών για το ξύσιμο της εξωτερικής ραφής συγκόλλησης
4. Ένα σύνολο κρεβατιού για την εγκατάσταση

(4) ένα σύνολο δεξαμενής υδρόψυξης.

   Μέθοδος ψύξης: υδρορροή νερού με το ντους

   Το μήκος της υδρορροής νερού: 6M

(5) ταξινομώντας τη συσκευή:

a. Κυρίως λεπτός διαμορφώνοντας το σωλήνα μετά από να ενώσει στενά και ελέγχοντας την ακρίβεια μεγέθους. Κάθε 5 σύνολα οριζόντιας στάσης ρόλων, κάθετων στάσης ρόλων και κλάδου κιβωτίων ταχυτήτων κίνησης, 10 σύνολα καθολικού άξονα (δομών όπως διαμορφώνοντας τη συσκευή)

b. Κατά προσέγγιση ισιώνοντας τη μηχανή:

1. Χρήση: Χρησιμοποιείται κυρίως για την αποκατάσταση του τελειωμένου σωλήνα κατά προσέγγιση on-line.
2. Τύπος: Επικεφαλής τύπος 4 Τούρκου ρόλοι δύο σύνολα
3. Δύο σύνολα κρεβατιού εγκαταστάσεων.

(6) κύριο οδηγώντας σύστημα: Η κύρια μονάδα συνδέεται με τον κεντρικό αγωγό μειώνει από σημαντική μηχανή και διαβιβάζει τη δύναμη στους κλάδους κιβωτίων ταχυτήτων, κατόπιν οι κλάδοι κιβωτίων ταχυτήτων οδηγούν τους ανώτερους και κάτω άξονες στο οριζόντιο πλαίσιο ρόλων.

1. Σημαντική μηχανή: Z4 σειρά, συνεχές ρεύμα 250KW δύο σύνολα
2. Κύριος μειωτής: ZLY1000 δύο σύνολα

2.5 με έλεγχο από υπολογιστή ακολουθώντας πριόνι κοπής:

(1) κόβοντας μέθοδος: Με έλεγχο από υπολογιστή καταδίωξη και αυτόματη κοπή

(2) κόβοντας πάχος: δ2.0-6.5mm

(3) κοπή O.D.: Φ114-Φ219mm

(4) μέγεθος λεπίδων πριονιών: Φ1000×Φ120

(5) περιστρεφόμενη ταχύτητα: 1820rpm

(6) κόβοντας χρόνος: 6~10times/min

  (7) κόβοντας ανοχή: ≤3mm

(8) μηχανή κοπής: 90KW

ελέγχοντας καθορίζοντας μήκος STD (9) συγχρόνως

Τελειωμένος σωλήνας που περνά το μεταφορέα: (Run-out πίνακας)

Ενωμένη στενά δομή πλαισίων που εξοπλίζεται με την ταξινόμηση του συστήματος σημάτων.

Υδραυλικός-ελέγχοντας σύστημα (όλος ο αναγκαίος υδραυλικός σταθμός)

2.9 στερεάς κατάστασης υψηλής συχνότητας ηλεκτρικός: 500KW,

εφαρμόσιμη παροχή ηλεκτρικού ρεύματος 380V/220V 50HZ

3. Κύριοι εξοπλισμοί και τιμή:

(1) υδραυλικός-πίεση Uncoiler

(2) ισιώνοντας & ισοπεδώνοντας μηχανή

(3) κουρεύοντας και άκρη-ενώνοντας στενά μηχανή

(4) συσσωρευτής οριζόντιος-τύπων

(5) διαμορφώνοντας τη συγκόλληση και ταξινομώντας τη συσκευή

(6) με έλεγχο από υπολογιστή ακολουθώντας πριόνι κοπής

(7) Run-out πίνακας

(8) υδραυλικός σταθμός

(9) δύο σύνολα adjustor ταχύτητας ΣΥΝΕΧΩΝ μηχανών και γενικού ελεγκτή

 4. Σημείωση:

(1) ο υψηλής συχνότητας οξυγονοκολλητής θα προετοιμαστεί από τον αγοραστή.

(2) οι ρόλοι (φόρμες) για τον ενωμένο στενά σωλήνα θα διαταχτούν πρόσθετα σύμφωνα με τον τύπο και την προδιαγραφή που παρέχονται από τον πελάτη.

Υλικό: Cr12 (N.W.of που τελειώνουν σύμφωνα με - προϊόντα)

(3) αποκλείστε τη σειρά στην παραγωγή ανεφοδιασμού:

  -- Καλώδια για τη σύνδεση κάθε μέρους της μονάδας μηχανών

  -- Σύστημα παροχής νερού σημείων παραγωγής και συμπιεσμένος αέρας

  -- Λίμνη δροσίζοντας νερού για την σωλήνας-παραγωγή της μηχανής και του οξυγονοκολλητή H.F.

  -- Τα σχετικά στοιχεία τεχνικής της μονάδας μηχανών και ηλεκτρικός, το διάγραμμα αρχής της μονάδας μηχανών θα συνοδεύσουν με τη μονάδα μηχανών που παραδίδεται.

(4) κατά υπογραφή της σύμβασης πωλήσεων, το θα συζητήσουμε την ακόλουθη δαπάνη: Η συσκευασία, μεταφορά και χρειάζεται τρία άτομα, ο αγοραστής πρέπει να χρεώσει της θεώρησης, του επιστροφής εισιτηρίου, των τροφίμων και της στέγασης στο εξωτερικό και να χρειαστεί τέσσερα άτομα
