Πρότυπο μηχανών: ZG60
1. Περιγραφή
Αυτός ο εξοπλισμός χρησιμοποιείται ειδικά για την παραγωγή Φ19-Φ63.5mm, του υψηλής συχνότητας ευθύ ενωμένου στενά ραφή σωλήνα 1.03.0mm και αντίστοιχος τετραγωνικός σωλήνας και του ειδικός-διαμορφωμένου σωλήνα (δ≤2.5mm). Η σύνθεση του εξοπλισμού είναι από το uncoiler στο καθορισμένου μήκους πριόνι κοπής. Η ταχύτητα κυλίσματος μπορεί να ρυθμιστεί αντίστοιχα μέσα στην κατάλληλη σειρά της διαμέτρου σωλήνων και του πάχους τοίχων.
2. Εφαρμόσιμο υλικό:
(1) καυτή ή ελασματοποιημένη εν ψυχρώ λουρίδα χάλυβα (σύμφωνα με GB700-88)
(2) υλικό: Low-carbon χάλυβας, χαμηλός χάλυβας κραμάτων, γαλβανισμένη λουρίδα χάλυβα
(3) το πάχος της λουρίδας χάλυβα: 1.03.0mm (σύμφωνα με GB708-88)
(4) το πλάτος της λουρίδας χάλυβα: 60200mm
(5) ΤΑΥΤΌΤΗΤΑ της σπείρας χάλυβα: Φ450-Φ550mm
(6) O.D. της σπείρας χάλυβα: Φ800-Φ1200mm
(7) μέγιστη σπείρα βάρους: 3000kgs
3. Σειρά διάστασης του σωλήνα χάλυβα επεξεργασίας:
(1) O.D.: Φ19-Φ63.5mm
(2) πάχος τοίχων: 1.03.0mm (τετραγωνικός σωλήνας και ειδικός-διαμορφωμένος σωλήνας δ≤2.5mm)
(3) μήκος: 48M
4. Ταχύτητα άλεσης: 30-80M/min (επιλέξτε τη διαφορετική ταχύτητα σύμφωνα με τη διαφορετικά διάμετρο και το πάχος σωλήνων)
5. Ροή διαδικασίας προϊόντων (σωλήνας χάλυβα):
Πρώτη ύλη (σπείρα χάλυβα) → που ξετυλίγει την υλική μη-δύναμη → συσσώρευσης κουράς → και συγκόλλησης → τελών που ισοπεδώνει → την μύλος-διαμορφώνοντας → υψηλής συχνότητας συγκόλληση → που αφαιρεί τα σαλιάσματα έξω από τη ραφή → συγκόλλησης που δροσίζει → που ταξινομεί → που ισιώνει κατά προσέγγιση → τον καθορισμένου μήκους σωλήνα λήξης κοπής →
6. Διαμόρφωση και quotationThe τάση: 380V, 50Hz, 3P
Οι λεπτομέρειες προσφοράς όπως ακολουθεί, επιλέγουν από τον πελάτη, διαφορετική τιμή ως διαφορετική διαμόρφωση.
7. Κύλινδρος
Οι ρόλοι για τον ενωμένο στενά σωλήνα θα διαταχτούν πρόσθετα σύμφωνα με τον τύπο και την προδιαγραφή που παρέχονται από τον πελάτη.
Υλικό: Cr12
8. Ανταλλακτικά (η ελεύθερη επιλογή, η τιμή είναι πρόσθετη)
Ανταλλακτικά για τα μηχανικά μέρη
Ανταλλακτικά για το πριόνι κοπής υπολογιστών
Ανταλλακτικά για τον οξυγονοκολλητή υψηλής συχνότητας
9. Τεχνικά παραρτήματα
a. Uncoiler
Τύπος δομών: Διπλός-Side180ºrotary ΥΔΡΑΥΛΙΚΌ να επεκταθεί σφιχτά, τα οποία ασφαλίζουν τη σίτιση σπειρών χάλυβα εναλλακτικά και κάνουν τη λουρίδα χάλυβα πηγαίνοντας στο συσσωρευτή ελεύθερα.
Εφαρμόσιμη σειρά:
Πλάτος λουρίδων χάλυβα: 60200mm
Πάχος: 1.03.0mm
Σπείρα O.D. χάλυβα: Φ800-Φ1200mm
ΤΑΥΤΌΤΗΤΑ σπειρών χάλυβα: Φ450-Φ550mm
Βάρος σπειρών χάλυβα: Max.3000kgs
Υδραυλικά μέρη: YUKEN
Πνευματικά μέρη: AIRTAG
Μηχανή εναλλασσόμενου ρεύματος: Siemens Beide
b. Κουρά και άκρη-οξυγονοκολλητής:
Χρήση: εξασφαλίστε δύο κουλουριασμένες λουρίδες χάλυβα που κουρεύουν tidily και έπειτα που ενώνουν στενά μαζί και
ισοπεδώνοντας ραφή συγκόλλησης.
b.Horizontal-τύπος συσσωρευτής: (Η μηχανή εναλλασσόμενου ρεύματος είναι SIEMENS BEIDE με το adjustor ABB)
Οι λουρίδες λουρίδων χάλυβα που αποθηκεύονται σε το θα είναι αρκετές να εξασφαλίσουν κύρια μηχανή που τρέχει συνεχώς ενώνοντας στενά δύο κουλουριασμένες λουρίδες.
(1) δομή: Πιάτο-ενωμένο στενά οριζόντιος-τύπος μέρος με την αυτόματα σίτιση και το σύστημα παράδοσης. Ταΐζοντας μηχανή: Εναλλασσόμενο ρεύμα 15KW και Drive μηχανή: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 18.5KW
(2) όγκος συσσώρευσης: 150300M.

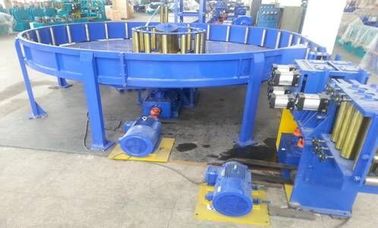

Οριζόντιος συσσωρευτής τύπων

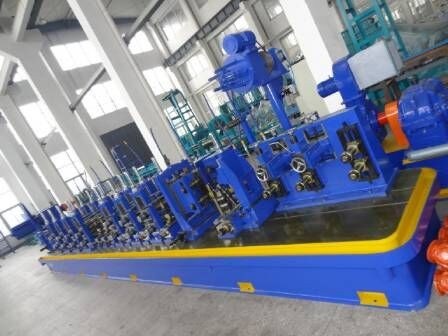

d. Διαμόρφωση, συγκόλληση και ταξινόμηση της μονάδας:
(Ρουλεμάν NSK που χρησιμοποιείται για τις οριζόντιες και κάθετες στάσεις)
(1) ισοπεδώνοντας συσκευή τροφών:
a. Τύπος: 5 ρόλοι ισοπεδώνονται παθητικά για την ισοπέδωση του χάλυβα λουρίδων για να κάνουν τις λουρίδες χάλυβα να πάνε στη διαμόρφωση της συσκευής.
b. Καθοδηγώντας ρόλος: Ένα ζευγάρι
(2) διαμόρφωση της συσκευής:
Κυρίως κατά προσέγγιση μύλος-διαμορφώνοντας τη λουρίδα χάλυβα και ελέγχοντας τη ραφή συγκόλλησης.

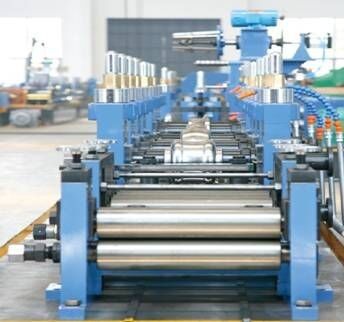

a. Οριζόντια στάση ρόλων:
Ποσότητα: 7
Δομή: Χυτοχάλυβας, διπλή κατοικία, μεταβαλλόμενοι ρόλοι στην πλευρά
Διάμετρος του άξονα του οριζόντιου ρόλου: Φ70mm, υλικό: 42CrMo
b. Κάθετη στάση ρόλων:
Ποσότητα: 9 (κάθετη ομάδα μυλωνάδων)
Τύπος: Παθητική περιστροφή
Διάμετρος του άξονα του κάθετου ρόλου: Φ40mm, υλικό: 45# χάλυβας
c. Κιβώτιο εργαλείων κίνησης
Ποσότητα: 7
Δομή: Σπειροειδές εργαλείο λοξοτμήσεων, κυλινδρικό εργαλείο
Υλικό: περίβλημα: QT50, εργαλείο: 20CrMnTi και άξονας 40Cr, εισαγωγής και παραγωγής: 40Cr
Μετάδοση κίνησης: 14 σύνολα αυτόματου καθολικού άξονα μετάδοσης 212 τζιπ
d. Ένα σύνολο κρεβατιού για την εγκατάσταση
(3) καθοδηγώντας εξωθώντας και ενώνοντας στενά ξύνοντας συσκευή:
a. Ένα σύνολο στάσης ρόλων οδηγών για τον έλεγχο της κατεύθυνσης της ραφής σωλήνων για να ασφαλίσει τη ραφή σωλήνων κατηγορηματικά και straightly που εισάγεται στην εξώθηση των κυλίνδρων.
b. Ένα σύνολο εξώθησης της στάσης ρόλων για τη ραφή συγκόλλησης ελέγχου για να πραγματοποιήσει την επιτυχή συγκόλληση.
c. Δύο σύνολα πλαισίου μεταλλουργικών ξυστρών για το ξύσιμο της εξωτερικής ραφής συγκόλλησης
d. Κρεβάτι εγκατάστασης μαζί με τη διαμόρφωση της μηχανής
(4) ένα σύνολο συσκευής υδρόψυξης.
(5) ταξινόμηση της συσκευής: Κυρίως λεπτός διαμορφώνοντας το σωλήνα μετά από να ενώσει στενά και ελέγχοντας την ακρίβεια μεγέθους. Κάθε 6 σύνολα οριζόντιας στάσης ρόλων, κάθετων στάσης ρόλων και κιβωτίου ταχυτήτων κίνησης, 12 σύνολα καθολικού άξονα. (Δομών όπως διαμορφώνοντας τη συσκευή)
(6) κατά προσέγγιση ισιώνοντας το πλαίσιο μηχανών:
a. Τύπος: Επικεφαλής τύπος Τούρκου, 4 ενιαία δευτερεύοντα δύο σύνολα ρόλων
b. Ένα κρεβάτι εγκαταστάσεων μαζί με την ταξινόμηση της κύριας μηχανής.
(7) Drive σύστημα: Η κύρια μονάδα συνδέεται με τον κεντρικό αγωγό μειώνει από σημαντική μηχανή και διαβιβάζει τη δύναμη στους κλάδους κιβωτίων ταχυτήτων, κατόπιν οι κλάδοι κιβωτίων ταχυτήτων οδηγούν τους ανώτερους και κάτω άξονες στο οριζόντιο πλαίσιο ρόλων.
a. Κύρια μηχανή: Z4 σειρά, συνεχές ρεύμα 185KW (ΣΥΝΕΧΉΣ μηχανή Hengli) ένα σύνολο
b. Κύριος μειωτής: ZLYseries (άκρες τέσσερις-άξονων εξωτερικού) ένα σύνολο
e. Υψηλής συχνότητας οξυγονοκολλητής: (Prpeared από τον αγοραστή/τον τελικό χρήστη)
Μηχανή στερεάς κατάστασης υψηλής συχνότητας συγκόλλησης: 200KW
Περιλάβετε το adjustor ΣΥΝΕΧΟΥΣ ταχύτητας, το γενικούς πίνακα ελέγχου και το σταθμό κουμπιών
f. Κρύο CNC πριόνι κοπής:
|
Δομή
|
Κρύα κοπή
|
|
(1), μέγιστη διάμετρος
|
Φ63.5mm
|
|
(2), μέγιστο πάχος
|
δ3.0mm
|
|
(3), κόβοντας μήκος
και ακρίβεια
|
L=4~8m, ≤±1.5㎜
|
|
(4), οδηγώντας τύπος
|
Υδραυλικός ελεγχόμενος
|
|
(5), μέγεθος της λεπίδας πριονιών
|
Φ400mm
|
|
(6), οδηγώντας μηχανή
|
Σερβο μηχανή 15KW
|
|
(7), μηχανή κοπής
|
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 7.5KW
|
|
(8), μηχανή σίτισης
|
Σερβο μηχανή 2.9KW
|
|
(9), ταχύτητα της κοπής
|
Μέγιστο 80M/min
|
Οδηγημένη μηχανή: Εναλλασσόμενου ρεύματος μηχανή Yaskawa που κατασκευάζεται σερβο στην Ιαπωνία 15KW
Ταΐζοντας μηχανή: Εναλλασσόμενου ρεύματος μηχανή Yaskawa που κατασκευάζεται σερβο στην Ιαπωνία 2.9KW
Τέμνουσα μηχανή: Εναλλασσόμενο ρεύμα SIEMENS BEIDE που κατασκευάζεται στην Κίνα 7.5KW
Υδραυλικά μέρη: YUKEN
Πνευματικά μέρη: AIRTAG
Λεπίδα πριονιών: KINKELDER κάνω στην Ολλανδία (εισαγόμενη τεχνολογία επιστρώματος μεγάλου χάλυβα PVD)
g. Run-out πίνακας:
Ενωμένη στενά δομή πλαισίων που εξοπλίζεται
με την ταξινόμηση του συστήματος σημάτων
10. Ενθαρρυνόμενα απαραίτητα εξαρτήματα του χρήστη (μόνο για την αναφορά):
(1) περιοχή μηχανικού εξοπλισμού: 50M × 4.5M (πλάτος μήκους ×)
(2) περιοχή ηλεκτρικού εξοπλισμού: 5M ×4M (μήκος ×width)
(3) βάση ιδρύματος μονάδων μηχανών (δείτε το σχέδιο βάσεων του προμηθευτή)
(4) δύο σύνολα υπερυψωμένου γερανού 5 τόνου
(5) παροχή ηλεκτρικού ρεύματος:
a. Μηχανή εξοπλισμού:
1.5KW+15KW+18.5KW+185KW+15KW+7.5KW+2.9kw=245.4KW
b. Υψηλής συχνότητας ηλεκτρικός: 200 KW (στερεάς κατάστασης)
(6) λεπίδες πριονιών (δίσκος) για την καταδίωξη του πριονιού, της προδιαγραφής σύμφωνα με το βιβλίο οδηγίας και της ποσότητας σύμφωνα με την ανάγκη πελατών.
(7) μαγνητικός φραγμός (πυρήνας Impeder) για το σωλήνα συγκόλλησης, αγορά σύμφωνα με το σωλήνα που κάνει το μέγεθος.
(8) ένα σύνολο του Φ2», υψηλές αντλία 32M για την ψύξη μηχανών σωλήνας-ένωσης.
(9) ένα σύνολο λίμνης δροσίζοντας νερού για την σωλήνας-ένωση της μηχανής, κάθε όγκου 30 μ3 με τον υδροσωλήνα, του μετρητή πίεσης νερού και της βαλβίδας. (Αποφασίστε το μέγεθος και την ποσότητα όταν εγκατάσταση σχετικά με την περιοχή, αγορά από την αγορά)
(10) ηλεκτρικό κύκλωμα μονάδων μηχανών. Πρίν συγκεντρώνει, το κύκλωμα πρέπει να φθάσει στο ηλεκτρικό γραφείο του υψηλής συχνότητας δωματίου. Ηλεκτρική σύνδεση για το υψηλής συχνότητας δωμάτιο για να ελέγξει συνολικά το σταθμό πινάκων και κουμπιών. (Αποφασίστε το μέγεθος και την ποσότητα όταν εγκατάσταση σχετικά με την περιοχή, αγορά από την αγορά)
(11) υψηλής συχνότητας δωμάτιο για τη μονάδα μηχανών. Υιοθέτηση του εδάφους ή της σοφίτας σύμφωνα με το σχεδιάγραμμα του πελάτη.
(12) ένα σύνολο αεροσυμπιεστή. (Αγορά από την αγορά)
(13) ο ανυψωτικός εξοπλισμός και η σχεδίαση για την εγκατάσταση της μηχανής, μέγιστο βάρος ενός μέρους είναι 5 τόνοι.
11. Λειτουργώντας σχέδιο διαδικασίας:
