Τόπος καταγωγής: | Κίνα |
Μάρκα: | Tailian |
Αριθμό μοντέλου: | BG40 |
Ποσότητα παραγγελίας min: | 1SET |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Εξαγωγή προτύπου συσκευασίας |
Χρόνος παράδοσης: | 100Days |
Όροι πληρωμής: | L/C, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 60sets το μήνα |
Χρώμα: | επιλογή | Υλικό: | AISI309, AISI321 |
---|---|---|---|
Πάχος: | 0.82.0mm | Πλάτος: | 60200mm |
Μήκος: | 48m | Συνολική δύναμη: | 50kw |
Δύναμη και παροχή αέρα: | 380v/220v 50Hz | Ανώτατη σπείρα βάρους: | 1000KGS |

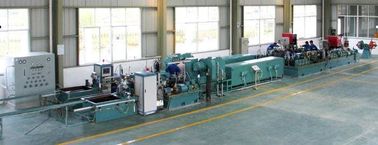

AISI304L/μονάδα O.D Φ800-Φ1200mm γραμμών κυλινδρικών μύλων SUS316L στο χρώμα συνήθειας
Συνοπτικές εισαγωγή και αναφορά
BG40 μονάδα μηχανών υψηλής ακρίβειας για ενωμένο στενά το ανοξείδωτο σωλήνα
Περιγραφή του προϊόντος
Περίληψη:
Αυτός ο εξοπλισμός χρησιμοποιείται ειδικά για producingΦ19-Φ63.5mm, ευθύς ενωμένος στενά ραφή σωλήνας ανοξείδωτου δ0.8-2.0mm. Έκανε από τα καθαρισμένα υλικά στη υψηλή ακρίβεια και εξόπλισε με το καθορισμένου μήκους πριόνι κοπής. Η κύρια μηχανή includs που διαμορφώνει, που ενώνει στενά, που ταξινομεί και που ισιώνει τη συσκευή. Η σύνθεση του εξοπλισμού είναι από το uncoiler στο σταθερό πριόνι μήκος-κοπής. Η ταχύτητα κυλίσματος μπορεί να ρυθμιστεί αντίστοιχα μέσα στην κατάλληλη σειρά της διαμέτρου σωλήνων και του πάχους τοίχων.
Κουρά □ πρώτης ύλης (σπείρα χάλυβα) και σαλιάσματα και shaping□TIG συγκόλλησης άκρη-ένωσης □guiding □Polishing έξω από τη ραφή □ συγκόλλησης που δροσίζει □ που ταξινομεί □ που ισιώνει κατά προσέγγιση τον καθορισμένου μήκους run-out σωλήνων □ κοπής □ τελειωμένο □ πίνακα
1.5 ταχύτητα άλεσης: 0-8m/min
1.6Product ακρίβεια: μέγιστη ανοχή diameter±0.10mm
1.7Ar-τόξο οξυγονοκολλητής: 600A
1.8 ενθαρρυνόμενα απαραίτητα εξαρτήματα του χρήστη (μόνο για την αναφορά):
Εισαγωγή των κύριων συστατικών:
1. Uncoiler:
Τύπος δομών: Χειρωνακτικό να επεκταθεί διπλός-πλευράς 360ºrotary σφιχτά, τα οποία ασφαλίζουν τη σίτιση σπειρών χάλυβα εναλλακτικά και κάνουν τη λουρίδα χάλυβα πηγαίνοντας στο συσσωρευτή ελεύθερα.
Εφαρμόσιμη σειρά: πλάτος λουρίδων χάλυβα 60200mm, πάχος 0.82.0mm, σπείρα O.D., ΤΑΥΤΌΤΗΤΑ σπειρών χάλυβα Φ450-Φ550mm, βάρος χάλυβα Φ800-Φ1200mm σπειρών χάλυβα Max.1000kgs.
2. Κουρεύοντας και άκρη-ενώνοντας στενά μηχανή, η οποία ασφαλίζει τη διπλή σπείρα χάλυβα που κουρεύουν tidily και έπειτα που ενώνουν στενά μαζί και την ισοπεδώνοντας ραφή συγκόλλησης.

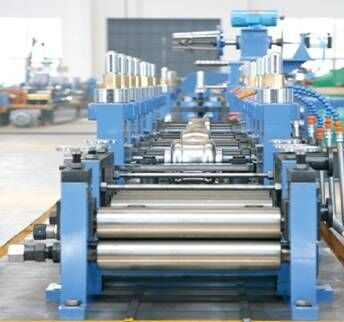

3. Διαμόρφωση, συγκόλληση και ταξινόμηση της μονάδας:
4. Ταΐζοντας & ισοπεδώνοντας συσκευή:
Κυρίως κατά προσέγγιση μύλος-διαμορφώνοντας τη λουρίδα χάλυβα και ελέγχοντας τη ραφή συγκόλλησης.
a. Οριζόντια στάση ρόλων:
Ποσότητα: 7
Δομή: 45#Cast χάλυβας, διπλή κατοικία, μεταβαλλόμενοι ρόλοι στην πλευρά
Διάμετρος του άξονα του οριζόντιου ρόλου: Φ45mm, υλικό: 42CrMo
b. Κάθετη στάση ρόλων:
Ποσότητα: 9 (συμπεριλαμβανομένης μιας στάσης ρόλων καθοδήγησης)
Τύπος: Παθητική περιστροφή
Διάμετρος του άξονα του κάθετου ρόλου: Φ30mm, υλικό: 40Cr
c. Μέθοδος ρύθμισης: Ενιαία σπειροειδής χειρωνακτική ρύθμιση πόλων
d. Ένα σύνολο κρεβατιού για την εγκατάσταση
(3) καθοδηγώντας εξωθώντας και ενώνοντας στενά ξύνοντας συσκευή:
α. Ένα σύνολο στάσης ρόλων οδηγών για τον έλεγχο της κατεύθυνσης της ραφής σωλήνων για να ασφαλίσει τη ραφή σωλήνων κατηγορηματικά και straightly που εισάγεται στην εξώθηση των κυλίνδρων.
β. Δύο σύνολα εξώθησης της στάσης ρόλων για τη ραφή συγκόλλησης ελέγχου για να πραγματοποιήσει την επιτυχή συγκόλληση.
γ. Δύο σύνολα πλαισίου μεταλλουργικών ξυστρών για το ξύσιμο της εξωτερικής ραφής συγκόλλησης
(4) ταξινομώντας τη συσκευή: Κυρίως λεπτός διαμορφώνοντας το σωλήνα μετά από να ενώσει στενά και ελέγχοντας την ακρίβεια μεγέθους. Κάθε 5 σύνολα οριζόντιας στάσης ρόλων, κάθετης στάσης ρόλων, τριών συνόλων κλάδου κιβωτίων ταχυτήτων (διπλή σύνδεση), και 10 συνόλων καθολικού άξονα. (Δομών όπως διαμορφώνοντας τη συσκευή)
(5) κατά προσέγγιση ισιώνοντας το πλαίσιο μηχανών:
a. Χρήση: Χρησιμοποιείται κυρίως για κατά προσέγγιση να ισιώσει του τελειωμένου σωλήνα.
β. μορφή: Επικεφαλής σύνολο πρώτου τύπου Τούρκου
c. Ένα κρεβάτι εγκαταστάσεων μαζί με την ταξινόμηση της μηχανής.
(6) κύριο οδηγώντας σύστημα: Η κύρια μονάδα συνδέεται με τον κύριο μειωτή με την κύρια μηχανή και διαβιβάζει τη δύναμη στους κλάδους κιβωτίων ταχυτήτων, κατόπιν οι κλάδοι κιβωτίων ταχυτήτων οδηγούν τους ανώτερους και κάτω άξονες στο οριζόντιο πλαίσιο ρόλων.
α. κύρια μηχανή: Σειρά YCT, εναλλασσόμενο ρεύμα 30KW, ένα σύνολο
β. καθολικός άξονας μετάδοσης 11 PC
2.5 πνευματικό ακολουθώντας πριόνι κοπής:
(1) κόβοντας μέθοδος: Πνευματική καταδίωξη και αυτόματη κοπή
(2) κόβοντας πάχος: δ0.8-2.0mm
(3) κοπή O.D.: Φ19-Φ63.5mm
(4) κόβοντας μήκος: 48m
(5) κόβοντας μηχανή: 5.5KW
(6) κόβοντας ανοχή: ≤10mm
(7) οξυγονοκολλητής AR-τόξων: 600A (TIG σύστημα)
2.6 τελειωμένος σωλήνας που περνά το μεταφορέα: (Run-out πίνακας)
Ενωμένη στενά δομή πλαισίων που εξοπλίζεται με την ταξινόμηση του συστήματος σημάτων
3. Κύριοι εξοπλισμοί και τιμή:
1) Αυτοκίνητο σπειρών (διπλός-δευτερεύον εγχειρίδιο που επεκτείνεται)
2) Κύρια μηχανή (διαμόρφωση, ένωση, στίλβωση, που ταξινομεί,
3) Πνευματικό ακολουθώντας πριόνι κοπής
4) Run-out πίνακας
5) Ηλεκτρικό ελέγχοντας σύστημα (Siemens)
6) Δαπάνη συσκευασίας
4. Σημείωση:
(1) οι ρόλοι για τον ενωμένο στενά σωλήνα θα διαταχτούν πρόσθετα σύμφωνα με τον τύπο και την προδιαγραφή που παρέχονται από τον πελάτη.
Υλικό: Cr12Mov
(2) κατά υπογραφή της σύμβασης πωλήσεων, το θα συζητήσουμε την ακόλουθη δαπάνη: Η ανάγκη δύο πρόσωπα, ο αγοραστής πρέπει να χρεώσει της θεώρησης, του επιστροφής εισιτηρίου, των τροφίμων και της στέγασης και του προσώπου/της ημέρας για το μισθό.
(3) η αναγκαία ποσότητα εμπορευματοκιβωτίων: 2*40HQ και εμπορευματοκιβώτια 1*20GP
(4) η ημερομηνία της παράδοσης: 120 ημέρες αργά μετά από να λάβει 30% της συνολικής αξίας.
(5) η διαδικασία της καταβολής: 30% πρέπει να πληρωθεί μετά από να υπογράψει S/C, και την παραμονή 70% πριν από την παράδοση.
