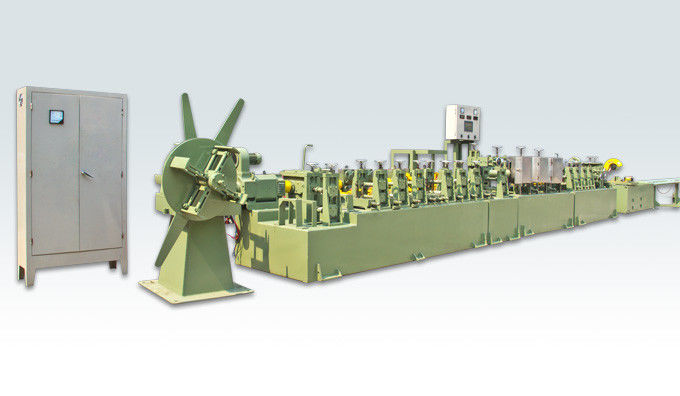

| Όνομα εξοπλισμού: Τυποποιημένος σωλήνας YC40/Enlarged YC60 SS που κατασκευάζει τη μηχανή |
| Μηχανή τεχνικό Doduments Makine σωλήνων SS |
Πρότυπο
Στοιχείο |
YC40 (τυποποιημένο φ40) |
Διευρύνετε YC60 (διευρύνετε φ60) |
Απλό σχέδιο ή ειδοποίηση |
| Σωλήνας Dia. (χιλ.) |
φ12.7~φ50.8 |
φ76.2~φ133 |
|
| Στρογγυλή ανοχή σωλήνων OD |
±0.10 |
±0.10 |
|
| Πάχος σωλήνων (χιλ.) |
0.2-1.8 |
0.5-2.5 |
|
| Ταχύτητα παραγωγής σωλήνων (m/min) |
2.5~10 |
1~6 |
|
| Μείωση ταχύτητας παραγωγής αύξησης πάχους τοίχων σωλήνων έπειτα |
|
| Τα μηχανήματα που λειτουργούν βάζουν στον πειρασμό. |
Temp.: 5 ℃~40 ℃ |
Temp.: 5 ℃~40 ℃ |
|
| Ακρίβεια ταξινόμησης |
±3mm για 6 μέτρα ταξινόμησης σωλήνων |
±3mm για 6 μέτρα ταξινόμησης σωλήνων |
|
| Παροχή ηλεκτρικού ρεύματος |
50Hz, 380V±10% |
50Hz, 380V±10% |
|
| Ταξινόμηση της σειράς μήκους |
Περισσότερα από 3 μέτρα |
Περισσότερα από 3 μέτρα |
|
| Διαδικασία |
SS σπείρα-σωλήνων forming-σωλήνων τέμνων-τελειωμένα μήκος προϊόντα οργάνωσης ισοπέδωσης και sizing-σωλήνων αλέθω-σωλήνων ραφών συγκόλλησης συγκόλληση-σωλήνων εξωτερικά |
|
| Πεδίο μηχανημάτων του ανεφοδιασμού |
Ο διπλός λειτουργώντας σταθμός Uncoiler, σωλήνας που διαμορφώνει, ενώνοντας στενά μέρος, διοχετεύει με σωλήνες το εξωτερικό αλέθοντας τμήμα ραφών συγκόλλησης, σωλήνας που ισοπεδώνει και που ταξινομεί το τμήμα, τέμνουσα μηχανή μήκους οργάνωσης, ολοκληρωμένα προϊόντα που στρογγυλεύουν έξω τον πίνακα και το πίνακα ελέγχου συστημάτων |
|
| Σχεδιάγραμμα μηχανημάτων |
VHVHVHVVVHVHVH VVH QVQVQ HVHVHVHVH TH1TH2 Β
Β: Κάθετο αλέθοντας υποστήριγμα Χ: Οριζόντιο αλέθοντας υποστήριγμα, Q: Αλέθοντας κεφάλι, θόριο: Κεφάλι της Τουρκίας
(Τετραγωνική φόρμα 64pcs/Set σωλήνων, στρογγυλή φόρμα 58pcs/Set σωλήνων) |
|
| Οδηγώντας μηχανή (Siemens) |
Μηχανή 7.5kw×2 μετατροπής συχνότητας
Μπροστινός και πίσω μεμονωμένος αυτόματος έλεγχος |
Μηχανή 15kw×2 μετατροπής συχνότητας
Μπροστινός και πίσω μεμονωμένος αυτόματος έλεγχος |
|
| Κιβώτιο εργαλείων |
2 σύνολα πρότυπου 2020,4-εργαλείου επιταχύνουν διευθετήσιμο |
2 τα σύνολα πρότυπου 140,4-εργαλείου DongFeng επιταχύνουν διευθετήσιμο |
|
| Κιβώτιο ροδών σκουληκιών (Wuxi Tianyi) |
WSD80 |
WSD100 |
|
| Καθολικός Drive άξονας |
17pcs του πρότυπου αυτοκινητικού οδηγώντας άξονα 212
Ροπή 800~1000 (N.M) |
19pcs διαμορφώστε: αυτοκινητικός οδηγώντας άξονας 212
Ροπή 800~1000 (N.M) |
|
| Βάση μηχανών |
Πιάτο χάλυβα χρήσεων Q235 βάσεων με την επεξεργασία γήρανσης,
εσωτερικό με το χωριστό πιάτο χάλυβα και ενίσχυση με την καλή δύναμη |
|
| |
|
|
|
|
| |
JIECHENG Κέντρο Pict |
|
|
Πρότυπο
Στοιχείο |
YC40 (τυποποιημένο φ40) |
Διευρυμένο YC60 (διευρύνετε φ60) |
Απλό σχέδιο ή ειδοποίηση |
| Uncoiler |
Τύπος |
Διπλό επικεφαλής Uncoiler |
Ενιαίο επικεφαλής Uncoiler |
|
| Λειτουργία μηχανημάτων |
Η ενιαία επέκταση άξονων/συρρικνώνεται uncoiler, ο άξονας πυρήνων αποτελείται από τις ενισχυτικές ράβδους 3pcs και η δομή 4 συνδέοντας ράβδων PC, μέσω αφαιρεί τον πυρήνα manualy τη ρύθμιση άξονων, επεκτείνει την ταυτότητα σπειρών, μέσω της ταχύτητας απαλλαγής σπειρών ελέγχου φρένων manul. Μια σε απευθείας σύνδεση παραγωγή σπειρών, μια άλλη εφεδρεία σπειρών |
| Ανταλλαγή σταθμών εργασίας |
Αυτοκίνητο που περιστρέφεται 1 κλειδαριά σταθμών |
Αυτοκίνητο που περιστρέφεται 1 κλειδαριά σταθμών |
| Ξετυλίξτε το φρένο |
Χειρωνακτική ρύθμιση δίσκων |
Χειρωνακτική ρύθμιση δίσκων |
| Άξονας πυρήνων |
Εγχειρίδιο ανοικτό και στενό |
Εγχειρίδιο ανοικτό και στενό |
| Ταυτότητα σπειρών |
400~520mm |
400~520mm |
| Σπείρα OD |
1800mm |
1800mm |
| Ενιαίο επικεφαλής ρουλεμάν βάρους |
≤2500kg |
≤3500kg |
| Πλάτος σπειρών |
Max: 200mm |
Max: 300mm |
| Παρατήρηση |
Το σώμα Uncoiler υψώνεται, βάση που ενισχύεται |
| Βάση μηχανών |
Βάση μηχανών |
Πιάτο χάλυβα χρήσεων Q235 βάσεων με την επεξεργασία γήρανσης,
εσωτερικό με το χωριστό πιάτο χάλυβα και ενισχυμένος, με την καλή δύναμη. |
|
| Επιτραπέζιος πίνακας μηχανών |
25mm |
30mm |
|
| Δευτερεύον πιάτο μηχανών |
8mm |
10mm |
|
| Ρύθμιση ύψους |
Ρύθμιση ράβδων βιδών (χάλυβας 45# που μετριάζει και που σκληραίνει) |
Ρύθμιση ράβδων βιδών (χάλυβας 45# που μετριάζει και που σκληραίνει) |
|
| Τροφή σπειρών στη συσκευή |
Ενιαίοι δευτερεύοντες 2 κύλινδροι, τροφή σπειρών χάλυβα 4 κυλίνδρων μέσα |
Ενιαίοι δευτερεύοντες 2 κύλινδροι, τροφή σπειρών χάλυβα 4 κυλίνδρων μέσα |
|
| Αυτόματο να στραφεί ράβδων βιδών, ενιαία ρύθμιση αφής |
Αυτόματο να στραφεί ράβδων βιδών, ενιαία ρύθμιση αφής |
|
| Κάθετο πλαίσιο |
Υλικό βάσεων υποστηριγμάτων |
Χυτοσίδηρος (HT200) |
Χυτοσίδηρος (HT200) |
|
| Οριζόντιος άξονας Dia. |
φ40mm |
φ60mm |
|
| Οριζόντιο υλικό άξονων |
40Cr (HFtempering και σκλήρυνση) |
|
| |
|
|
|
|
| |
JIECHENG Κέντρο Pict |
|
|
Πρότυπο
Στοιχείο |
YC40 (τυποποιημένο φ40) |
Διευρύνετε YC60 (διευρύνετε φ60) |
Απλό σχέδιο ή ειδοποίηση |
| Κάθετο πλαίσιο |
Μπροστινό κυλώντας υποστήριγμα |
7 groupps, με τη κινητήρια δύναμη |
7 groupps, με τη κινητήρια δύναμη |
|
| Κάθετο υλικό πλαισίων |
Χυτοσίδηρος (HT200) |
Χυτοσίδηρος (HT200) |
| Κάθετο ρουλεμάν πλαισίων |
6207 (NSK Ιαπωνία) |
6210 (NSK Ιαπωνία) |
| Μέθοδος αποσύνθεσης |
Δευτερεύων τύπος φραγμών, απόσταση 220mm |
Δευτερεύων τύπος φραγμών, απόσταση: μέτωπο τρία 450 (υπόλοιπο 350) |
| Μέθοδος ρύθμισης |
Ρόδα χεριών που περιστρέφεται κάτω από τη συμπίεση |
Ρόδα χεριών που περιστρέφεται κάτω από τη συμπίεση |
| Οριζόντιο πλαίσιο |
Δευτερεύον υλικό βάσεων ροδών |
Χυτοσίδηρος (HT200) |
Χυτοσίδηρος (HT200) |
|
| Άξονας Dia Vertial. |
φ25mm |
φ40mm |
| Κάθετο υλικό άξονων |
40# σίδηρος (μετρίαση και σκλήρυνση) |
| Μέθοδος ρύθμισης ροδών κυλίνδρων |
Αυτόματο να στραφεί ράβδων βιδών, ενιαία ρύθμιση αφής |
Αυτόματο να στραφεί ράβδων βιδών, ενιαία ρύθμιση αφής |
| Κιβώτιο ράβδων σκουληκιών |
Χαρακτηριστικά γνωρίσματα λειτουργίας |
Ρόδα σκουληκιών, τύπος ράβδων σκουληκιών |
Ρόδα σκουληκιών, τύπος ράβδων σκουληκιών |
Δυαδικό αρχείο εικόνας |
| Πρότυπο |
WSD80 |
WSD100 |
| Lub. Σύστημα |
Πετρέλαιο ροδών εργαλείων διπλός-καμπυλών 18# |
Πετρέλαιο ροδών εργαλείων διπλός-καμπυλών 18# |
| Ενώστε τη μορφή |
Συνδέστε τις συζεύξεις ροδών αλυσίδων |
Συνδέστε τις συζεύξεις ροδών αλυσίδων |
| Συνδέστε το υλικό άξονων ροδών |
45# σίδηρος |
45# σίδηρος |
| Υλικό ροδών σκουληκιών |
Αλουμίνιο και χαλκός |
Αλουμίνιο και χαλκός |
| Τμήμα συγκόλλησης |
Επιτραπέζιος πίνακας μηχανών |
25mm |
30mm |
|
| Δευτερεύον πιάτο μηχανών |
8mm |
10mm |
|
| Επεξεργασία επιτραπέζιων πινάκων |
Μεγάλη procesing επιφάνεια μηχανών άλεσης ατσάλινων σκελετών με την ομαλή επιφάνεια και την καλή γραμμικότητα. |
| Ρύθμιση ύψους |
Ρύθμιση ράβδων βιδών (45# που μετριάζει και που σκληραίνει) |
Ράβδος βιδών διευθετήσιμη (45# που μετριάζει και που σκληραίνει) |
|
| |
|
|
|
|
| |
JIECHENG Κέντρο Pict |
|
|
Πρότυπο
Στοιχείο |
YC40 (τυποποιημένο φ40) |
Διευρυμένο YC60 (διευρυμένο φ60) |
Απλό σχέδιο ή ειδοποίηση |
| Τμήμα συγκόλλησης |
Υποστήριγμα πυροβόλων όπλων συγκόλλησης |
Χυτοσίδηρος (HT200) |
Χυτοσίδηρος (HT200) |
Δυαδικό αρχείο εικόνας
|
| Υποστήριγμα υποστήριξης πυροβόλων όπλων συγκόλλησης |
(1), 6-κατεύθυνσης, χειρωνακτικός γρήγορος επιταχύνεται και κατεβάζει, εύκολος για την αντικατάσταση βελόνων βολφραμίου
(2), ακρίβεια νημάτων ρυθμίστε τη θέση πυροβόλων όπλων συγκόλλησης (ενιαίο πυροβόλο όπλο) |
|
| Μέθοδος συγκόλλησης |
Συγκόλληση τόξων αργού από το σωλήνα μέσα με το αργό για να προστατεύσει το σωλήνα μέσα στη ραφή συγκόλλησης. |
Ο σωλήνας μέσα με το αέριο αργού, προστατεύει το σωλήνα μέσα στη ραφή συγκόλλησης, συγκόλληση τόξων αργού |
|
| Μέθοδος ψύξης |
Αερόψυξη ή υδρόψυξη |
Αερόψυξη ή υδρόψυξη |
|
| Αλέθοντας τμήμα |
Επιτραπέζιος πίνακας μηχανών |
25mm |
30mm |
|
| Δευτερεύον πιάτο βάσεων |
8mm |
10mm |
|
| Επεξεργασία επιτραπέζιων πινάκων |
Το Procesing surfaceLarge από τη μηχανή άλεσης ατσάλινων σκελετών έτσι ώστε η επιφάνεια είναι smoothand γραμμικότητα είναι καλό. |
|
| Αλέθοντας βάση Qt. |
3 ομάδες |
3 ομάδες |
|
| Επικεφαλής αλέθοντας ράβδος βιδών |
Είναι καρφίτσας οδηγών SS με την αντι μάσκα σκόνης. |
|
| Αλέθοντας μηχανή |
Siements 3kw |
Siements 3kw |
|
| Ταχύτητα μηχανών λείανσης |
2800 περιστροφές/λεπτό |
2800 περιστροφές/λεπτό |
|
| Ταυτότητα Equipmentd Grindg |
φ25mm |
φ25mm |
|
| Μέθοδος λείανσης |
Full Auto |
Full Auto |
|
| Βάση |
Επιτραπέζιος πίνακας μηχανών |
25mm |
30mm |
|
| Δευτερεύον πιάτο βάσεων |
8mm |
10mm |
|
| Ρύθμιση ύψους |
Ρύθμιση ράβδων βιδών (σίδηρος 45# που μετριάζει και που σκληραίνει) |
Ρύθμιση ράβδων βιδών (σίδηρος 45# που μετριάζει και που σκληραίνει) |
|
| Κάθετο πλαίσιο |
Υλικό βάσεων υποστηριγμάτων |
Χυτοσίδηρος (HT200) |
Χυτοσίδηρος (HT200) |
|
| Οριζόντιος άξονας Dia. |
φ40mm |
φ60mm |
| Οριζόντιο υλικό άξονων |
40Cr (HF που ισιώνει την επεξεργασία) |
| |
JIECHENG Κέντρο Pict |
|
|
Πρότυπο
Στοιχείο |
YC40 (τυποποιημένο φ40) |
Διευρύνετε YC60 (διευρύνετε φ60) |
Απλό σχέδιο ή ειδοποίηση |
| Κάθετο πλαίσιο |
Πίσω κυλώντας υποστήριγμα |
4 ομάδες, με τη κινητήρια δύναμη |
5 ομάδες, με τη κινητήρια δύναμη |
|
| Κάθετο υλικό πλαισίων |
Χυτοσίδηρος (HT200) |
Χυτοσίδηρος (HT200) |
| Κάθετο ρουλεμάν πλαισίων |
6207 (NSK Ιαπωνία) |
6210 (NSK Ιαπωνία) |
| Μέθοδος αποσύνθεσης |
Δευτερεύων τύπος φραγμών, απόσταση 220mm |
Δευτερεύων τύπος φραγμών, απόσταση 350mm |
| Μέθοδος ρύθμισης |
Ρόδα χεριών που περιστρέφεται κάτω από τη συμπίεση |
Ρόδα χεριών που περιστρέφεται κάτω από τη συμπίεση |
| Οριζόντιο υποστήριγμα |
Δευτερεύον υλικό βάσεων ροδών |
Χυτοσίδηρος (HT200) |
Χυτοσίδηρος (HT200) |
|
| Κάθετος άξονας Dia. |
φ25mm |
φ40mm |
| Υλικό άξονων Vertial |
40# σίδηρος (που ισιώνει την επεξεργασία) |
| Μέθοδος ρύθμισης ροδών κυλίνδρων |
Αυτόματο να στραφεί ράβδων βιδών, ενιαία ρύθμιση αφής |
Αυτόματο να στραφεί ράβδων βιδών, ενιαία ρύθμιση αφής |
| Κιβώτιο ροδών σκουληκιών |
Χαρακτηριστικά γνωρίσματα λειτουργίας |
Ρόδα σκουληκιών, τύπος ράβδων σκουληκιών |
Ρόδα σκουληκιών, τύπος ράβδων σκουληκιών |
|
| Πρότυπο |
WSD80 |
WSD100 |
|
| Lub. Σύστημα |
Πετρέλαιο ροδών εργαλείων διπλός-καμπυλών 18# |
Πετρέλαιο ροδών εργαλείων διπλός-καμπυλών 18# |
|
| Ενώστε τη μορφή |
Συνδέστε τη σύζευξη ροδών αλυσίδων |
Συνδέστε τη σύζευξη ροδών αλυσίδων |
|
| Συνδέστε το υλικό άξονων ροδών |
45# σίδηρος |
45# σίδηρος |
|
| Υλικό ροδών σκουληκιών |
Αλουμίνιο και χαλκός |
Αλουμίνιο και χαλκός |
|
| |
JIECHENG Κέντρο Pict |
|
|
Πρότυπο
Στοιχείο |
YC40 (τυποποιημένο φ40) |
Διευρύνετε YC60 (διευρύνετε φ60) |
Απλό σχέδιο ή ειδοποίηση |
| Αποκατάσταση του κεφαλιού |
Επικεφαλής απόσταση της Τουρκίας
(Ευθεία απόσταση υποστηριγμάτων γωνίας) |
60×74mm
ή 60×60mm |
150×150mm |
Δυαδικό αρχείο εικόνας
|
| Υλικό πλαισίων |
Σφυρηλάτηση (χάλυβας 45#) ή χυτοχάλυβας |
Σφυρηλάτηση (χάλυβας 45#) ή χυτοσίδηρος |
|
| Τουρκία που ισιώνει το κεφάλι |
Αποκατάσταση για τους σωλήνες |
Αποκατάσταση για τους σωλήνες |
|
| Μέθοδος ρύθμισης |
Μέσω της ρόδας σκουληκιών, ράβδος σκουληκιών (κοιλότητα m=4) που ζευγαρώνει από κοινού
μπορεί να ρυθμιστεί επάνω, κάτω από, αριστερό, σωστό. |
|
| Φόρμα Lub. Σύστημα |
Κυκλοφορώντας γαλακτώματα
δεξαμενή νερού από την υδραντλία. |
Κυκλοφορώντας γαλακτώματα
δεξαμενή νερού από την υδραντλία. |
|
| Άξονας Dia ροδών. |
φ30mm |
φ40mm |
|
| Qt. |
Δύο βάσεις |
Δύο βάσεις |
Δυαδικό αρχείο εικόνας
|
| Καθορισμένου μήκους κοπή σωλήνων |
Ο τέμνων σταθμός λεπίδων πριονιών μετάλλων διαμορφώνει το αριθ. |
Ctk-315AC |
Ctk-400AC |
|
| Μέθοδος λειτουργίας |
Η τέμνουσα κίνηση καροτσακιών γίνεται από τον κύλινδρο ώστε να εξασφαλίσει ότι του και λειαίνει την κίνηση. |
|
| Στρογγυλή κοπή λεπίδων πριονιών |
Στρογγυλή πριονιών πλήρης υδραυλική αυτόματη συσκευή χρήσεων σταθμών λεπίδων τέμνουσα. Το μήκος τίθεται από τον περιορισμένο διακόπτη έτσι ώστε η λειτουργία είναι εύκολη και το μήκος (μπορεί να περιλάβει τη διαμόρφωση PLC και τη μετρώντας συσκευή) |
|
| Τρέξτε έξω τον πίνακα |
Ηλεκτρικός έλεγχος και αυτόματη απαλλαγή. |
Ηλεκτρικός έλεγχος και αυτόματη απαλλαγή |
|
| Διάστημα |
Πλάτος μηχανημάτων |
1080mm |
1370mm |
|
| Πραγματικός χώρος κατειλημμένος |
2000×22000 (χιλ.) |
2300×25000 (χιλ.) |
|
| Ηλεκτρικός έλεγχος |
Μηχανή συχνότητα-αντιστροφής Motor/DC |
Siemens |
Siemens |
|
| Συχνότητα-αντιστροφή |
Abb/Mitsubishi |
Abb/Mitsubishi |
|
| Οδηγός |
Parker (ηπειρωτικά) 550 |
Parker (ηπειρωτικά) 550 |
|
| HMI |
Mitsubishi |
Mitsubishi |
|
| PLC |
Mitsubishi |
Mitsubishi |
|
| Ηλεκτρικά μέρη ελέγχου |
CHNT/Omron |
CHNT/Omron |
|
